鋼鋁拖鏈彎曲半徑的計算方法

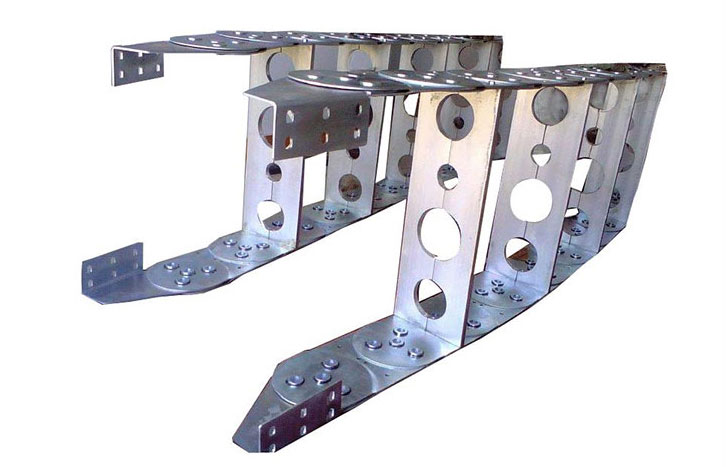

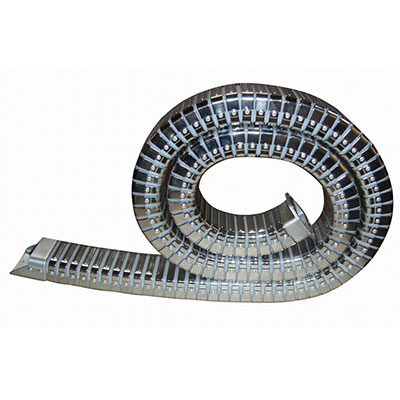

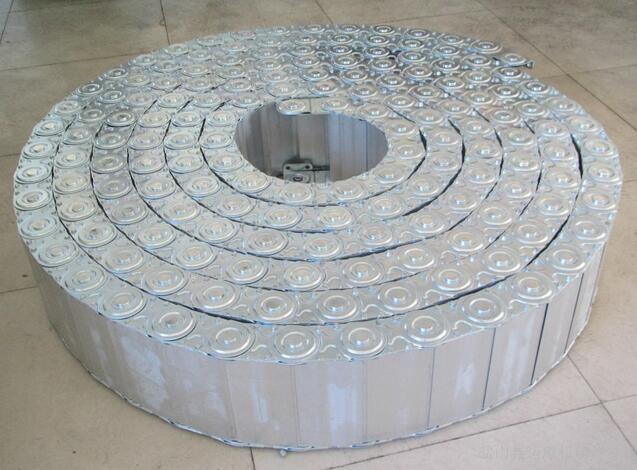

  鋼鋁拖鏈屬于機床附件的一種，其功能是對內置的電纜、油管、氣管、水管等起到保護作用，主要應用于重型設備以及長距離線纜的保護，如鋼廠、電廠、船廠等重型設備。

      鋼鋁拖鏈的彎曲半徑該如何計算，如何確定呢？

      鋼鋁拖鏈彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。

      鋼鋁拖鏈的彎曲半徑必須大于內置的管件可彎曲的最大半徑，并留有10%的富余空間，穿線管路較多時應該用隔片分開。

      鋼鋁拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。部分數據可以按照客戶需求定做。

      鋼鋁拖鏈鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q的，機床最大限度運轉時，如鋼鋁拖鏈的寬度超過300mm，鋼鋁拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的鋼鋁拖鏈，如果鋼鋁拖鏈彎曲半徑為50~600mm，鏈板高度應為35~150mm，另外可以通過改變銷軸對彎曲半徑進行微調。
